Garantire la resilienza – Il come

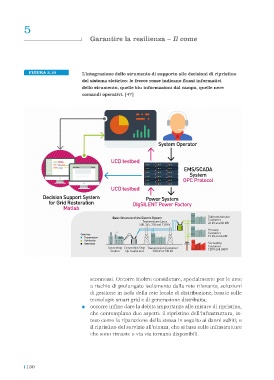

FIGURA 5.10 L’integrazione dello strumento di supporto alle decisioni di ripristino
del sistema elettrico: le frecce rosse indicano flussi informativi
dello strumento, quelle blu informazioni dal campo, quelle nere
comandi operativi. [47]

System Operator

UCD testbed
EMS/SCADA
System
OPC Protocol
UCD testbed
Decision Support System Power System
for Grid Restoration DIgSILENT Power Factory
Matlab
Basic Structure of the Electric System Subtransmission
Customer
Transmission Lines 26 kV and 60 kW
500, 345, 230 and 138 kV
Primary
Color key: Customer
13 kV and 4 kW
Transmission
Distribution
Generation Secondary
Generating Generation Step Transmission Customer Customer
Station Up Trasformer 138 kV or 230 kV 120 V and 240 V
sconnessi. Occorre inoltre considerare, specialmente per le aree
a rischio di prolungato isolamento dalla rete rilevante, soluzioni
di gestione in isola della rete locale di distribuzione, basate sulle
tecnologie smart grid e di generazione distribuita;
■ ■ occorre infine dare la debita importanza alle misure di ripristino,
che contemplano due aspetti: il ripristino dell’infrastruttura, in-
teso come la riparazione della stessa in seguito ai danni subiti; e
il ripristino del servizio all’utenza, che si basa sulle infrastrutture
che sono rimaste o via via tornano disponibili.
