Page 48 - Resilienza sistema elettrico

Criticità del sistema elettrico – Il cosa

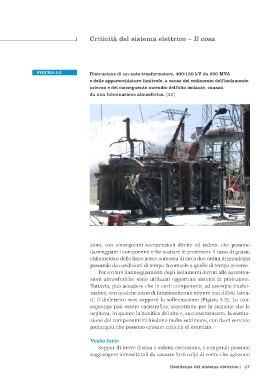

FIGURA 3.3 Distruzione di un auto-trasformatore, 400/150 kV da 250 MVA
e delle apparecchiature limitrofe, a causa del cedimento dell’isolamento
interno e del conseguente incendio dell’olio isolante, causati
da una fulminazione atmosferica. [22]

zioni, con conseguenti sovratensioni dirette ed indotte che possono
danneggiare i componenti e far scattare le protezioni: il tasso di guasto
chilometrico delle linee aeree aumenta di circa due ordini di grandezza
passando da condizioni di tempo favorevole a quelle di tempo avverso.
Per evitare danneggiamenti degli isolamenti dovuti alle sovraten-
sioni atmosferiche sono utilizzati opportuni sistemi di protezione.
Tuttavia, può accadere che in certi componenti, ad esempio trasfor-
matori, con qualche anno di funzionamento oppure con difetti laten-
ti, il dielettrico non sopporti la sollecitazione (Figura 3.3). La con-
seguenza può essere catastrofica, soprattutto per la stazione che la
ospitava, in quanto la bonifica del sito e, successivamente, la sostitu-
zione dei componenti richiedono molte settimane, con fuori servizio
prolungati che possono causare criticità di esercizio.

Vento forte
Seppur di breve durata e ridotta estensione, i temporali possono
raggiungere intensità tali da causare forti colpi di vento che agiscono

Resilienza del sistema elettrico 47
