6

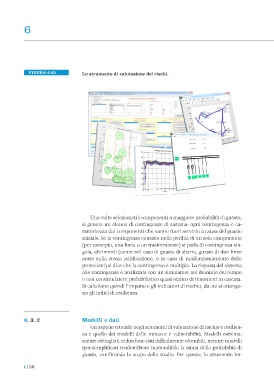

FIGURA 6.23 Lo strumento di valutazione dei rischi.

Una volta selezionati i componenti a maggiore probabilità di guasto,
si genera un elenco di contingenze di sistema: ogni contingenza è ca-
ratterizzata dai componenti che vanno fuori servizio a causa del guasto
iniziale. Se la contingenza consiste nella perdita di un solo componente
(per esempio, una linea o un trasformatore) si parla di contingenza sin-
gola, altrimenti (come nel caso di guasto di sbarra, guasto di due linee
poste sulla stessa palificazione, o in caso di malfunzionamento delle
protezioni) si dice che la contingenza è multipla. La risposta del sistema
alle contingenze è analizzata con un simulatore nel dominio del tempo
e con un simulatore probabilistico quasi-statico di fenomeni in cascata.
Si calcolano quindi l’impatto e gli indicatori di rischio, da cui si ottengo-
no gli indici di resilienza.

6.3.2 Modelli e dati
Un aspetto cruciale negli strumenti di valutazione di rischio e resilien-
za è quello dei modelli delle minacce e vulnerabilità. Modelli estrema-
mente dettagliati richiedono dati difficilmente ottenibili, mentre modelli
iper-semplificati renderebbero inattendibile la stima della probabilità di
guasto, vanificando lo scopo dello studio. Per questo, lo strumento im-
