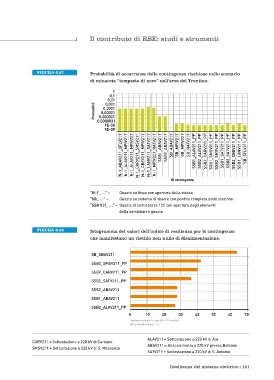

Il contributo di RSE: studi e strumenti

FIGURA 6.27 Probabilità di occorrenza delle contingenze rischiose nello scenario
di minaccia “tempesta di neve” nell’area del Trentino.

1
0,1
0,01
0,001
Probabilità 0,00001
0,0001
0,000001
0,0000001
1E-08
1E-09
‘N-1_ABAV211_SFLV211’ ‘N-1_ALAV211_MPIV211’ ‘N-1_ALAV211_MPIV221’ ‘N-1_CARV211_SMSV211’ ‘N-1_CBEV211_MPIV211’ ‘N-1_LANV211_SATV211’ ‘N-1_MPIV221_RATV211’ ‘SSB1_ABAV211’ ‘SSB2_ABAV211’ ‘SB_ABAV211’ ‘SB_MPIV211’ ‘SB_MPIV221’ ‘SB_RATV211’ ‘SSB1_ALAV211_PP’ ‘SSB2_ALAV211_PP’ ‘SSB2_CARV211_PP’ ‘SSB1_SMSV211_PP’ ‘SSB2_SMSV211_P

ID contingenza

“N-1_ …” = Guasto su linea con apertura della stessa
“SB_ …” = Guasto su sistema di sbarre con perdita completa della stazione
“SSB1(2)_ …” = Guasto di semisbarra 1(2) con apertura degli elementi
della semisbarra guasta

FIGURA 6.28 Istogramma dei valori dell’indice di resilienza per le contingenze
che manifestano un rischio non nullo di disalimentazione.

SB_ABAV211
SSB2_SMSV211_PP
SSB2_CARV211_PP
SSB2_SATV211_PP
SSB2_ABAV211
SSB1_ABAV211
SSB2_ALAV211_PP
0 10 20 30 40 50 60 70
System resilience to ctgs (dt = 10 minute)
dB (Level Resilience = 1)

ALAV211 = Sottostazione a 220 kV di Ala
CARV211 = Sottostazione a 220 kV di Cardano
SMSV211 = Sottostazione a 220 kV di S. Massenza ABAV211 = Allacciamento a 220 kV presso Bolzano
SATV211 = Sottostazione a 220 kV di S. Antonio

Resilienza del sistema elettrico 161
