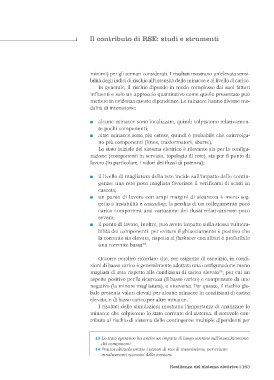

Page 164 - Resilienza sistema elettrico

Il contributo di RSE: studi e strumenti

minimi) per gli scenari considerati. I risultati mostrano un’elevata sensi-
bilità degli indici di rischio all’intensità delle minacce e al livello di carico.
In generale, il rischio dipende in modo complesso dai suoi fattori
influenti e solo un approccio quantitativo come quello presentato può
mettere in evidenza queste dipendenze. Le minacce hanno diverse mo-
dalità di interazione:

■ ■ alcune minacce sono localizzate, quindi colpiscono relativamen-
te pochi componenti;
■ ■ altre minacce sono più estese, quindi è probabile che coinvolga-
no più componenti (linee, trasformatori, sbarre).
Lo stato iniziale del sistema elettrico è rilevante sia per la configu-
razione (componenti in servizio, topologia di rete), sia per il punto di
lavoro (in particolare, i valori dei flussi di potenza):

■ ■ il livello di magliatura della rete incide sull’impatto delle contin-
genze: una rete poco magliata favorisce il verificarsi di scatti in
cascata;
■ ■ un punto di lavoro con ampi margini di sicurezza è meno sog-
getto a instabilità e cascading: la perdita di un collegamento poco
carico comporterà una variazione dei flussi relativamente poco
severa;
■ ■ il punto di lavoro, inoltre, può avere impatto sulla stessa vulnera-
bilità dei componenti: per evitare il ghiacciamento è positivo che
la corrente sia elevata, rispetto al flashover con alberi è preferibile
una corrente bassa .
13
Occorre peraltro ricordare che, per esigenze di esercizio, in condi-
zioni di basso carico è generalmente adottata una configurazione meno
magliata di rete rispetto alle condizioni di carico elevato , per cui un
14
aspetto positivo per la sicurezza (il basso carico) è compensato da uno
negativo (la minore magliatura), e viceversa. Per questo, il rischio glo-
bale presenta valori elevati per alcune minacce in condizioni di carico
elevato, e di basso carico per altre minacce.
I risultati delle simulazioni mostrano l’importanza di analizzare le
minacce che colpiscono lo stato corrente del sistema. Il notevole con-
tributo al rischio di sistema delle contingenze multiple dipendenti per

13 Lo stato operativo ha anche un impatto di lungo termine sull’invecchiamento
dei componenti.
14 Pratica abituale presso i gestori di rete di trasmissione, per evitare
innalzamenti eccessivi della tensione.

Resilienza del sistema elettrico 163
