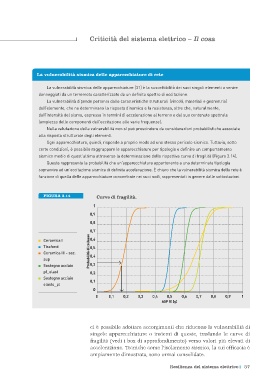

Page 58 - Resilienza sistema elettrico
P. 58
Criticità del sistema elettrico – Il cosa
La vulnerabilità sismica delle apparecchiature di rete
La vulnerabilità sismica delle apparecchiature [31] è la suscettibilità dei suoi singoli elementi a venire
danneggiati da un terremoto caratterizzato da un definito spettro di eccitazione.
La vulnerabilità dipende pertanto dalle caratteristiche strutturali (vincoli, materiali e geometria)
dell’elemento, che ne determinano la risposta dinamica e la resistenza, oltre che, naturalmente,
dall’intensità del sisma, espressa in termini di accelerazione al terreno e dal suo contenuto spettrale
(ampiezza delle componenti dell’eccitazione alle varie frequenze).
Nella valutazione della vulnerabilità non si può prescindere da considerazioni probabilistiche associate
alla risposta strutturale degli elementi.
Ogni apparecchiatura, quindi, risponde a proprio modo ad uno stesso pericolo sismico. Tuttavia, sotto
certe condizioni, è possibile raggruppare le apparecchiature per tipologia e definire un comportamento
sismico medio di quest’ultima attraverso la determinazione della rispettiva curva di fragilità (Figura 3.14).
Questa rappresenta la probabilità che un’apparecchiatura appartenente a una determinata tipologia
sopravviva ad un’eccitazione sismica di definita accelerazione. È chiaro che la vulnerabilità sismica della rete è
funzione di quella delle apparecchiature concentrate nei suoi nodi, rappresentati in genere dalle sottostazioni.
FIGURA 3.14 Curve di fragilità.
1
0,9
0,8
0,7
Ceramica I 0,6
Tirafondi 0,5
Ceramica III - sez. Probabilità di collasso 0,4
sup
Sostegno acciaio 0,3
pf_elast 0,2
Sostegno acciaio 0,1
elasto_pl
0
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
ASP (I) [g]
ci è possibile adottare accorgimenti che riducono la vulnerabilità di
singole apparecchiature o insiemi di queste, traslando le curve di
fragilità (vedi i box di approfondimento) verso valori più elevati di
accelerazione. Tecniche come l’isolamento sismico, la cui efficacia è
ampiamente dimostrata, sono ormai consolidate.
